Βασικά στοιχεία κινητήρα με βούρτσα συνεχούς ρεύματος



A Βουρτσισμένος κινητήρας συνεχούς ρεύματοςείναι ένας τύπος κινητήρα που εφευρέθηκε τον 19ο αιώνα και εξακολουθεί να χρησιμοποιείται ευρέως σε πολλούς τομείς σήμερα. Ως ένας από τους πρώτους κινητήρες που εφαρμόστηκαν στην ιστορία, έχει τα χαρακτηριστικά της απλής δομής, του χαμηλού κόστους και του εύκολου ελέγχου.

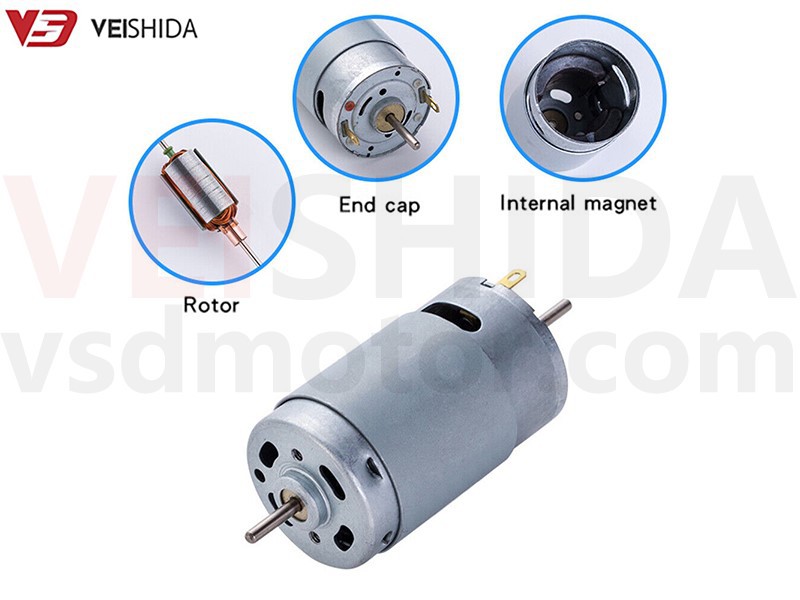

Η αρχή λειτουργίας του Brushed DC Motor εξαρτάται από την προσαρμογή του στάτορα και του ρότορα. Σταθεροί μόνιμοι μαγνήτες ή ηλεκτρομαγνήτες τοποθετούνται στον στάτορα για να παρέχουν σταθερό μαγνητικό πεδίο. Ο ρότορας είναι εξοπλισμένος με περιέλιξη οπλισμού και μεταγωγέα και το ακραίο κάλυμμα τοποθετείται με βούρτσα ή βούρτσα άνθρακα. Η βούρτσα και ο μεταγωγέας συνεργάζονται για να αλλάξουν την κατεύθυνση ροής του ρεύματος στην περιέλιξη του ρότορα, οδηγώντας έτσι τον ρότορα να συνεχίσει να περιστρέφεται και να πραγματοποιήσει τη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ενέργεια.



Αν και με την πρόοδο της τεχνολογίας Motor, νέοι κινητήρες όπως π.χκινητήρες συνεχούς ρεύματος χωρίς ψήκτρεςέχουν καταλάβει σταδιακά μεγαλύτερο μερίδιο αγοράς, ο Brushed DC Motor παραμένει ανταγωνιστικός σε πολλούς τομείς με τον απλό σχεδιασμό και το χαμηλό κόστος του. Είναι ιδιαίτερα κατάλληλα για περιπτώσεις όπου οι απαιτήσεις ελέγχου δεν είναι υψηλές, όπως οικιακές συσκευές, ηλεκτρικά εργαλεία και συστήματα εκκίνησης αυτοκινήτου. Αυτά τα πλεονεκτήματα εξασφαλίζουν τη συνεχή εφαρμογή του Brushed DC Motor στη σύγχρονη βιομηχανία.





Στον τομέα των κινητήρων, ο Βουρτσισμένος κινητήρας συνεχούς ρεύματος και ο κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες είναι δύο συνηθισμένοι τύποι κινητήρων. Διαφέρουν σημαντικά ως προς τη δομή, την αποτελεσματικότητα, τη μακροζωία, τον έλεγχο και το κόστος.



1. Ως προς τη δομή

Η δομή του Brushed DC Motor είναι πιο παραδοσιακή, ο στάτορας εγκαθίσταται συνήθως με μόνιμο μαγνήτη ή ηλεκτρομαγνήτη, ο ρότορας είναι εξοπλισμένος με περιέλιξη οπλισμού και ο μεταγωγέας, η βούρτσα ή η βούρτσα άνθρακα χρησιμοποιείται για την επαφή με τον μεταγωγέα για την επίτευξη της εναλλαγής του ρεύματος. Αυτός ο σχεδιασμός οδηγεί σε προβλήματα φθοράς με τη βούρτσα και τον διακόπτη, τα οποία απαιτούν τακτική συντήρηση.



Οι κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες, από την άλλη πλευρά, έχουν πιο προηγμένο σχεδιασμό χωρίς βούρτσες και μεταγωγείς. Χρησιμοποιεί έναν ηλεκτρονικό ελεγκτή για να επιτύχει τη λειτουργία εναλλαγής, ελέγχοντας το ηλεκτρονικό σήμα για να αλλάξει την κατεύθυνση του ρεύματος, οδηγώντας έτσι τον κινητήρα στην περιστροφή. Επειδή δεν υπάρχουν εξαρτήματα μηχανικής φθοράς, οι κινητήρες χωρίς ψήκτρες είναι πιο αξιόπιστοι και συμπαγείς.



2. Από πλευράς αποτελεσματικότητας και μακροζωίας

Η απόδοση του κινητήρα με βούρτσα DC είναι σχετικά χαμηλή, ο κύριος λόγος είναι ότι η τριβή μεταξύ της βούρτσας και του μεταγωγέα θα προκαλέσει απώλεια θερμότητας και ενέργειας. Ταυτόχρονα, η βούρτσα θα φθείρεται σταδιακά με την αύξηση του χρόνου χρήσης, επηρεάζοντας την απόδοση του κινητήρα και μειώνοντας τη διάρκεια ζωής.



Κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες επειδή δεν υπάρχει τριβή της βούρτσας και του μεταγωγέα, η απόδοση είναι σημαντικά υψηλότερη και η απώλεια μετατροπής ενέργειας είναι μικρή. Σε συνδυασμό με τη σχεδίαση χωρίς μηχανική φθορά, η διάρκεια ζωής είναι επίσης μεγαλύτερη, κατάλληλη για μακροχρόνια συνεχή λειτουργία και η ζήτηση συντήρησης είναι χαμηλή.



3. Έλεγχος και κόστος

Ο έλεγχος του Brushed DC Motor είναι σχετικά απλός, συνήθως χρειάζεται μόνο έλεγχος της τροφοδοσίας για να επιτευχθεί η βασική ρύθμιση της ταχύτητας και η κατεύθυνση περιστροφής, κατάλληλη για την εφαρμογή των απαιτήσεων ακρίβειας ελέγχου δεν είναι υψηλές. Λόγω του παραδοσιακού σχεδιασμού και του χαμηλού κόστους κατασκευής του, είναι η πρώτη επιλογή για πολλούς εξοπλισμούς χαμηλού κόστους.



Οι κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες, ενώ είναι πιο αποδοτικοί, είναι πιο περίπλοκοι στον έλεγχο. Βασίζεται σε ηλεκτρονικούς ελεγκτές για τη ρύθμιση της ταχύτητας και της κατεύθυνσης περιστροφής του κινητήρα, γεγονός που επιτρέπει στους κινητήρες χωρίς ψήκτρες να επιτυγχάνουν πιο ακριβή έλεγχο, ειδικά στην ανάγκη ακριβούς ρύθμισης της ταχύτητας και ελέγχου της ροπής. Ωστόσο, αυτό το ηλεκτρονικό σύστημα ελέγχου αυξάνει το κόστος, με αποτέλεσμα το συνολικό κόστος των κινητήρων συνεχούς ρεύματος χωρίς ψήκτρες να είναι υψηλότερο από αυτό των βουρτσισμένων κινητήρων.





Ως κλασικός τύπος κινητήρα, το Brushed DC Motor έχει σταδιακά αντικατασταθεί από κινητήρα DC χωρίς ψήκτρες με την πρόοδο της τεχνολογίας, αλλά τα μοναδικά του πλεονεκτήματα τον καθιστούν ακόμα ανταγωνιστικό σε πολλές εφαρμογές.



1. Απλή κατασκευή

Το Brushed DC Motor έχει μια πολύ απλή δομή σχεδίασης. Αποτελείται από βασικά εξαρτήματα όπως στάτορα, ρότορα, βούρτσα και μεταγωγέα. Δεδομένου ότι δεν υπάρχει περίπλοκο ηλεκτρονικό σύστημα ελέγχου, αυτή η απλή δομή καθιστά τον κινητήρα βούρτσας εύκολο στην κατασκευή, τη συναρμολόγηση και τη συντήρηση, ειδικά για περιπτώσεις όπου η πολυπλοκότητα του σχεδιασμού του κινητήρα δεν είναι υψηλή.



2. Χαμηλό κόστος κατασκευής

Λόγω της απλής δομής, απαιτούνται σχετικά λίγα υλικά και διαδικασίες για την κατασκευή Brushed DC Motor, γεγονός που καθιστά το κόστος παραγωγής του σημαντικά χαμηλότερο από άλλους τύπους κινητήρων, ειδικά κινητήρες χωρίς ψήκτρες. Αυτό το χαρακτηριστικό το καθιστά ιδανικό για πολλές συσκευές ευαίσθητες στην τιμή.



3. Να έχετε υψηλή ροπή εκκίνησης

Ο βουρτσισμένος κινητήρας συνεχούς ρεύματος έχει μεγάλη ροπή εκκίνησης, μπορεί να παρέχει αρκετή ισχύ σε χαμηλή ταχύτητα ή ακόμα και σε κατάσταση ηρεμίας. Αυτό το καθιστά ιδανικό για εφαρμογές που απαιτούν υψηλή ροπή εκκίνησης, όπως ηλεκτρικά εργαλεία και ορισμένος βιομηχανικός εξοπλισμός.



4. Ευρύ εύρος ρύθμισης ταχύτητας

Ρυθμίζοντας απλώς την τάση εισόδου, ο Βουρτσισμένος κινητήρας συνεχούς ρεύματος μπορεί να λειτουργήσει σε μεγάλο εύρος στροφών και μπορεί να ρυθμίσει την ταχύτητα ομαλά. Αυτή η ευρεία γκάμα δυνατοτήτων ρύθμισης ταχύτητας το καθιστά μεγάλης αξίας εφαρμογής σε εξοπλισμό όπου απαιτείται ευελιξία ταχύτητας.



5. Ευκολία μετακίνησης

Βουρτσισμένος κινητήρας συνεχούς ρεύματος μέσω της βούρτσας και του μεταγωγέα για την επίτευξη εναλλαγής, η αρχή λειτουργίας είναι απλή, δεν χρειάζεται πολύπλοκο ηλεκτρονικό σύστημα ελέγχου κατά την εργασία. Αυτό το καθιστά πολύ αποτελεσματικό σε σενάρια εφαρμογών που απαιτούν γρήγορη απόκριση και συχνή εναλλαγή, και ιδιαίτερα αποδίδει καλά σε περιβάλλοντα που δεν απαιτούν ακριβή έλεγχο.



6. Κατάλληλο για απότομες ανατροπές και αλλαγές ταχύτητας

Το Brushed DC Motor έχει τη δυνατότητα να αντιστρέφει την κατεύθυνση και να ρυθμίζει γρήγορα την ταχύτητα, γεγονός που τον καθιστά χρήσιμο σε εφαρμογές που απαιτούν γρήγορη αλλαγή κατάστασης λειτουργίας. Για παράδειγμα, στον εξοπλισμό αυτοματισμού, η ανάγκη για συχνές αναστροφές κινητήρα και γρήγορες αλλαγές ταχύτητας μπορεί να επιτευχθεί μέσω του απλού ελέγχου του βουρτσισμένου κινητήρα.





Αν και ο Brushed DC Motor έχει καλή απόδοση σε πολλές εφαρμογές, έχει επίσης ορισμένα μειονεκτήματα που τον καθιστούν κατώτερο από άλλους τύπους κινητήρων σε ορισμένες περιπτώσεις.



1. Φθορά βούρτσας και μεταγωγέα

Ένα σημαντικό μειονέκτημα του Brushed DC Motor είναι η φθορά της βούρτσας και του μεταγωγέα. Με την πάροδο του χρόνου, η βούρτσα θα φθείρεται σταδιακά από την τριβή, με αποτέλεσμα μειωμένη απόδοση του κινητήρα και πιθανώς ακόμη και αστοχία. Αυτή η φθορά μπορεί να επηρεάσει την απόδοση και την απόδοση του κινητήρα, αυξάνοντας τη συχνότητα επισκευής και αντικατάστασης.



2. Δημιουργήστε ηλεκτρικούς σπινθήρες

Όταν η βούρτσα έρχεται σε επαφή με τον μεταγωγέα, ένας Βουρτσισμένος κινητήρας συνεχούς ρεύματος θα παράγει έναν ηλεκτρικό σπινθήρα λόγω της εναλλαγής της τριβής και του ρεύματος. Αυτό όχι μόνο επηρεάζει τη σταθερότητα του κινητήρα, αλλά μπορεί επίσης να προκαλέσει ηλεκτρική βλάβη, προκαλώντας ζημιά στο κύκλωμα και σε άλλα εξαρτήματα. Επιπλέον, η δημιουργία σπινθήρων μπορεί να προκαλέσει κινδύνους για την ασφάλεια σε ορισμένα ευαίσθητα περιβάλλοντα.



3. Ηλεκτρομαγνητικές παρεμβολές και θόρυβος

Ο βουρτσισμένος κινητήρας συνεχούς ρεύματος θα παράγει ηλεκτρομαγνητικές παρεμβολές και θόρυβο λόγω της επαφής μεταξύ της βούρτσας και του μεταγωγέα κατά τη λειτουργία. Αυτή η παρεμβολή μπορεί να επηρεάσει τα γύρω ηλεκτρονικά, με αποτέλεσμα την παραμόρφωση του σήματος ή την αστοχία του εξοπλισμού. Ταυτόχρονα, ο θόρυβος του ίδιου του κινητήρα μπορεί να επηρεάσει την καταλληλότητά του σε ορισμένες εφαρμογές όπου οι απαιτήσεις θορύβου είναι αυστηρές.



4. Υψηλές απαιτήσεις συντήρησης

Λόγω της φύσης της φθοράς των βουρτσών και των μεταγωγέων, το Brushed DC Motor απαιτεί τακτική συντήρηση για την αντικατάσταση φθαρμένων βουρτσών και καθαρών μεταγωγέων. Αυτή η υψηλή απαίτηση συντήρησης κάνει το συνολικό κόστος της μακροχρόνιας λειτουργίας του να αυξάνεται, ειδικά στην περίπτωση περιορισμένων πόρων για συντήρηση, που μπορεί να γίνει σημαντικό πρόβλημα.



5. Μικρή διάρκεια ζωής

Ένας κινητήρας συνεχούς ρεύματος με ψήκτρες έχει μικρότερη διάρκεια ζωής από έναν κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες. Η φθορά της βούρτσας και του μεταγωγέα θα επηρεάσει άμεσα τη διάρκεια ζωής του κινητήρα, ειδικά στην εφαρμογή υψηλού φορτίου και συχνής εκκίνησης-διακοπής, η ταχύτητα φθοράς θα επιταχυνθεί. Επομένως, στην ανάγκη για μεγάλο χρονικό διάστημα λειτουργίας, ο κινητήρας της βούρτσας μπορεί να μην είναι η καλύτερη επιλογή.





Η αρχή λειτουργίας ενός Βουρτσισμένου κινητήρα DC βασίζεται στην ηλεκτρομαγνητική επαγωγή, η οποία μετατρέπει την ηλεκτρική ενέργεια σε μηχανική μέσω της αλληλεπίδρασης του στάτορα και του ρότορα.



1. Ο στάτορας δημιουργεί ένα μαγνητικό πεδίο

Στο Brushed DC Motor, μόνιμοι μαγνήτες ή ηλεκτρομαγνήτες εγκαθίστανται συνήθως στον στάτορα. Όταν ο κινητήρας ενεργοποιείται, ο στάτορας δημιουργεί ένα σταθερό μαγνητικό πεδίο, το οποίο παρέχει στον ρότορα την κατεύθυνση της κίνησης και τη βάση για τη δύναμη.



2. Περάστε ηλεκτρικό ρεύμα μέσω του ρότορα

Ο ρότορας είναι το περιστρεφόμενο τμήμα του κινητήρα με περιελίξεις οπλισμού εγκατεστημένες στο εσωτερικό του. Όταν το ρεύμα περνά μέσα από τη βούρτσα στις περιελίξεις του ρότορα, δημιουργείται ένα ηλεκτρομαγνητικό πεδίο μέσα στις περιελίξεις που αλληλεπιδρά με το μαγνητικό πεδίο του στάτορα. Η κατεύθυνση στην οποία το ρεύμα ρέει μέσω της περιέλιξης αλλάζει συνεχώς μέσω της αλληλεπίδρασης μεταξύ της βούρτσας και του μεταγωγέα, διασφαλίζοντας ότι ο ρότορας μπορεί να συνεχίσει να περιστρέφεται.



3. Αλληλεπίδραση μαγνητικού πεδίου

Η αλληλεπίδραση μεταξύ του μαγνητικού πεδίου του στάτορα και του ηλεκτρομαγνητικού πεδίου του ρότορα οδηγεί τον ρότορα στην περιστροφή. Σε αυτή τη διαδικασία, ο ρόλος του μεταγωγέα είναι να αλλάζει τακτικά την κατεύθυνση του ρεύματος για να διασφαλίσει ότι η φορά περιστροφής του ρότορα παραμένει η ίδια και να ολοκληρώσει τη μετατροπή της ηλεκτρικής ενέργειας σε μηχανική ενέργεια, έτσι ώστε να πραγματοποιηθεί το έργο του κινητήρα.





Βουρτσισμένος κινητήρας συνεχούς ρεύματος λόγω της απλής δομής του, του χαμηλού κόστους κατασκευής του, του εύκολου ελέγχου των χαρακτηριστικών του, χρησιμοποιείται ευρέως σε κάθε είδους καθημερινό εξοπλισμό και βιομηχανικές εφαρμογές, ειδικά για περιπτώσεις που δεν χρειάζονται πολύπλοκο έλεγχο. Ακολουθούν ορισμένοι τυπικοί τομείς εφαρμογής (συμπεριλαμβανομένων ενδεικτικά) :



Στεγνωτήρας μαλλιών

Ένας βουρτσισμένος κινητήρας συνεχούς ρεύματος στο πιστολάκι μαλλιών οδηγεί τα πτερύγια του ανεμιστήρα να περιστρέφονται και να φυσούν την ισχυρή ροή αέρα. Δεδομένου ότι το πιστολάκι μαλλιών δεν απαιτεί πολύ ακριβή έλεγχο, η υψηλή ταχύτητα και η υψηλή ροπή του βουρτσισμένου κινητήρα είναι ιδανικές για αυτήν την εφαρμογή.



Ηλεκτρικό τρυπάνι

Τα ηλεκτρικά εργαλεία, όπως τα ηλεκτρικά τρυπάνια, πρέπει να παρέχουν υψηλή ροπή κατά την εκκίνηση, και ο Brushed DC Motor με τη μεγάλη ροπή εκκίνησης και το ευρύ φάσμα ρύθμισης της ταχύτητας το καθιστούν ιδανικό για τέτοια εργαλεία για να διασφαλίζεται ότι οι εργασίες διάτρησης και κοπής πηγαίνουν ομαλά.



Ηλεκτρικά παιχνίδια

Τα ηλεκτρικά παιχνίδια όπως τα τηλεχειριζόμενα αυτοκίνητα και τα ρομπότ χρησιμοποιούν συχνά Brushed DC Motor. Αυτός ο τύπος κινητήρα έχει απλή δομή και είναι σε θέση να παρέχει αρκετή ισχύ για παιχνίδια, διατηρώντας παράλληλα το κόστος κατασκευής χαμηλό, καθιστώντας τον την πρώτη επιλογή για τη βιομηχανία παιχνιδιών.



Ηλεκτρική οδοντόβουρτσα

Ένας μικρός Βουρτσισμένος κινητήρας DC σε ηλεκτρική οδοντόβουρτσα οδηγεί την κεφαλή της βούρτσας να περιστρέφεται ή να δονείται για να βοηθήσει τον χρήστη να καθαρίσει τα δόντια του. Δεδομένου ότι οι ηλεκτρικές οδοντόβουρτσες απαιτούν λιγότερη ακρίβεια από τον κινητήρα, τα πλεονεκτήματα κόστους των βουρτσισμένων κινητήρων αντικατοπτρίζονται σε τέτοια προϊόντα.



Μικρές Οικιακές Συσκευές

Οι μικρές συσκευές όπως τα μπλέντερ, οι αποχυμωτές και οι ηλεκτρικές σκούπες βασίζονται συχνά στην ισχύ του κινητήρα με βούρτσα DC. Παρουσιάζουν αποτελεσματικές δυνατότητες εργασίας και απλές ανάγκες συντήρησης σε αυτές τις εφαρμογές, καθιστώντας τις μια προσιτή επιλογή.
