Κινητήρας χωρίς πυρήνα - Βοηθώντας τα ανθρωποειδή ρομπότ να κυριαρχήσουν στο μέλλον

Τα ανθρωποειδή ρομπότ έχουν γίνει ένα λαμπρό αστέρι στον τομέα της τεχνητής νοημοσύνης.



Τα τελευταία χρόνια, τα ανθρωποειδή ρομπότ έχουν γίνει ένα από τα επιτεύγματα ορόσημο της τεχνολογίας AI, με τις εκτεταμένες εφαρμογές τους σε τομείς όπως Ιατρικός και υπηρεσίες. Για να προωθήσουν την ανάπτυξη αυτού του προϊόντος αιχμής, χώρες σε όλο τον κόσμο έχουν εισαγάγει πολιτικές και αυξημένη υποστήριξη για τα ανθρωποειδή ρομπότ και τα βασικά συστατικά τους. Στην αλυσίδα της βιομηχανίας ανθρωποειδών ρομπότ, το κινητήρας χωρίς πυρήνα, ως ζωτικό συστατικό του συστήματος ελέγχου κίνησης, παίζει απαραίτητο ρόλο. Για παράδειγμα, το επιδέξιο χέρι+ του ανθρωποειδούς ρομπότ του Tesla χρησιμοποιεί κινητήρες χωρίς πυρήνα ως βασικό εξάρτημα, με κάθε ρομπότ να συναρμολογεί 12 από αυτούς (6 σε κάθε χέρι). Αυτό το άρθρο, ως μελέτη για τον κινητήρα χωρίς πυρήνα+, διερευνά τα τεχνικά χαρακτηριστικά του, την κατάσταση στην αγορά και τις μελλοντικές του προοπτικές.





1. Έννοια και ταξινόμηση των κινητήρων

Ένας κινητήρας είναι μια συσκευή που μετατρέπει την ηλεκτρική ενέργεια σε μηχανική ενέργεια. Λειτουργεί δημιουργώντας μια δύναμη σε ένα μαγνητικό πεδίο μέσω ενός πηνίου σύρματος (τύλιγμα στάτορα), το οποίο στη συνέχεια οδηγεί την περιστροφή του ρότορα. Κατ' αρχήν, ο κινητήρας χρησιμοποιεί την επίδραση της δύναμης του ρεύματος στο μαγνητικό πεδίο για να επιτύχει αποτελεσματική μετατροπή ενέργειας.



Βασική αρχή λειτουργίας του κινητήρα:

Γύρω από τον περιστρεφόμενο άξονα, χρησιμοποιούνται μόνιμοι μαγνήτες:

Δημιουργώντας ένα περιστρεφόμενο μαγνητικό πεδίο, οι μαγνήτες τίθενται σε κίνηση.

Με βάση την αρχή ότι «όπως οι πόλοι απωθούνται, οι αντίθετοι πόλοι έλκονται», ο περιστρεφόμενος άξονας κινείται. Με απλά λόγια, όταν το ρεύμα ρέει μέσα από το σύρμα σε σχήμα πηνίου, δημιουργεί ένα περιστρεφόμενο μαγνητικό πεδίο, προκαλώντας την περιστροφή του μαγνήτη.



Μετά την εισαγωγή ενός σιδερένιου πυρήνα στο πηνίο, η διαδρομή μαγνητικής ροής γίνεται πιο συγκεντρωμένη και η ένταση του μαγνητικού πεδίου ενισχύεται σημαντικά. Σε αυτό το σημείο, το μαγνητικό πεδίο του κινητήρα δημιουργείται από τη συνδυασμένη δράση του ρεύματος του πηνίου και του σιδερένιου πυρήνα, σχηματίζοντας καθαρούς πόλους N και S, οι οποίοι οδηγούν τον ρότορα στην περιστροφή.



Βασικά εξαρτήματα ενός κινητήρα

Στάτωρ:

Ο στάτορας είναι το ακίνητο μέρος του κινητήρα και η δομή του πυρήνα του περιλαμβάνει μαγνητικούς πόλους, περιελίξεις και το πλαίσιο:

Μαγνητικοί πόλοι: Κατασκευασμένοι από σιδερένιο πυρήνα και πηνία, η κύρια λειτουργία τους είναι να δημιουργούν το μαγνητικό πεδίο.

Περιελίξεις: Τα πηνία του στάτορα, συνήθως κατασκευασμένα από αγώγιμα και μονωτικά υλικά, χρησιμοποιούνται για τη δημιουργία μαγνητικής δύναμης όταν τα διέρχεται ρεύμα.

Πλαίσιο: Τυπικά κατασκευασμένο από κράμα αλουμινίου, το οποίο παρέχει δομική στήριξη και εξαιρετική αντοχή στη διάβρωση και αντοχή.



Στροφείο:

Ο ρότορας είναι το περιστρεφόμενο τμήμα του κινητήρα, που αποτελείται από τα ακόλουθα κύρια εξαρτήματα:

Οπλισμός: Κατασκευασμένος από αγωγούς και μονωτικά υλικά, που χρησιμοποιείται για τη δημιουργία μαγνητικού πεδίου όταν το ρεύμα διέρχεται από αυτό.

Ρουλεμάν: Συνήθως από χάλυβα ή κεραμικό, με εξαιρετική αντοχή στη φθορά και αντοχή στη διάβρωση, υποστηρίζουν την περιστροφή του ρότορα.

Τελικά καπάκια: Κατασκευασμένα από υλικά όπως κράμα αλουμινίου, αυτά παρέχουν στεγανοποίηση και δομική αντοχή στον κινητήρα.



Μέσα από την ανάλυση των βασικών στοιχείων του κινητήρα και των αρχών του, είναι εύκολο να διαπιστωθεί ότι ο κινητήρας χωρίς πυρήνα, με τα συμπαγή και αποδοτικά χαρακτηριστικά του, έχει γίνει μια σημαντική κινητήρια δύναμη για την ανάπτυξη της τεχνολογίας ανθρωποειδών ρομπότ. Στο μέλλον, καθώς η τεχνολογία συνεχίζει να προοδεύει, η εφαρμογή κινητήρων χωρίς πυρήνα στον τομέα των ευφυών ρομπότ θα γίνει ακόμη πιο διαδεδομένη.



2. Ορισμός και ταξινόμηση κινητήρα χωρίς πυρήνα

Η γέννηση του κινητήρα χωρίς πυρήνα μπορεί να εντοπιστεί πίσω στο 1958, όταν ο Δρ. F. Faulhaber πρότεινε για πρώτη φορά την τεχνολογία πηνίου με λοξό τύλιγμα και το 1965 απέκτησε το σχετικό δίπλωμα ευρεσιτεχνίας, σηματοδοτώντας την εμφάνιση του κινητήρα χωρίς πυρήνα. Ο καινοτόμος σχεδιασμός του πέτυχε μια τέλεια ισορροπία μεταξύ του μεγέθους και της απόδοσης του κινητήρα. Ο κινητήρας χωρίς πυρήνα ανήκει στην κατηγορία των σερβοκινητήρων μόνιμου μαγνήτη συνεχούς ρεύματος και αποτελείται κυρίως από δύο κύρια μέρη: τον στάτορα και τον ρότορα. Ο στάτορας αποτελείται από φύλλα και πηνία από χάλυβα πυριτίου και ο μοναδικός σχεδιασμός του χωρίς σχισμή αποφεύγει αποτελεσματικά το φαινόμενο οδοντωτών στροφών που παρατηρείται συνήθως στους παραδοσιακούς κινητήρες, μειώνοντας την απώλεια σιδήρου και την απώλεια δινορευμάτων. Ο ρότορας αποτελείται από έναν μόνιμο μαγνήτη, έναν άξονα και ένα σταθερό συγκρότημα, χρησιμοποιώντας έναν μόνιμο μαγνήτη σε σχήμα δακτυλίου, ο οποίος διευκολύνει την επεξεργασία και την εγκατάσταση.



Σε σύγκριση με τους παραδοσιακούς κινητήρες, το πιο χαρακτηριστικό χαρακτηριστικό του κινητήρα χωρίς πυρήνα είναι η καινοτομία στη δομή του ρότορα. Σε αντίθεση με τον ρότορα με πυρήνα σιδήρου στους παραδοσιακούς κινητήρες, ο κινητήρας χωρίς πυρήνα υιοθετεί μια δομή ρότορα χωρίς σίδηρο, γνωστή ως ρότορας χωρίς πυρήνα. Στο εσωτερικό, περιβάλλεται από συρμάτινες περιελίξεις και μαγνήτες, σχηματίζοντας μια κοίλη δομή σε σχήμα κυπέλλου.



Στους παραδοσιακούς κινητήρες, η λειτουργία του πυρήνα του σιδήρου είναι:

1. Συγκέντρωση και καθοδήγηση του μαγνητικού πεδίου: Ο πυρήνας του σιδήρου είναι συνήθως κατασκευασμένος από υλικά υψηλής μαγνητικής διαπερατότητας (όπως φύλλα πυριτίου χάλυβα) που συγκεντρώνουν αποτελεσματικά και καθοδηγούν τη μαγνητική ροή, ενισχύοντας έτσι την ένταση και την απόδοση του μαγνητικού πεδίου του κινητήρα.



2. Στήριξη των περιελίξεων: Ο σιδερένιος πυρήνας παρέχει σταθερή στήριξη για τις περιελίξεις του κινητήρα, διασφαλίζοντας τη σταθερότητα του σχήματος και της θέσης των περιελίξεων κατά τη λειτουργία του κινητήρα.



Αντίθετα, ο κινητήρας χωρίς πυρήνα χρησιμοποιεί έναν κοίλο κυλινδρικό ρότορα με λεπτά τοιχώματα, με τις περιελίξεις να τυλίγονται απευθείας γύρω από τον ρότορα, εξαλείφοντας την ανάγκη για πρόσθετη στήριξη πυρήνα σιδήρου.



Τα πλεονεκτήματα του σχεδίου χωρίς σίδερο είναι πολύ σημαντικά:

1. Εξάλειψη των απωλειών δινορευμάτων και υστέρησης: Στους παραδοσιακούς κινητήρες, ο πυρήνας του σιδήρου δημιουργεί εύκολα δινορεύματα και απώλειες υστέρησης στο εναλλασσόμενο μαγνητικό πεδίο, γεγονός που μειώνει την απόδοση του κινητήρα. Ο κινητήρας χωρίς πυρήνα, λόγω της απουσίας σιδερένιου πυρήνα, εξαλείφει αυτές τις απώλειες, βελτιώνοντας σημαντικά την απόδοση μετατροπής ενέργειας του κινητήρα.



2. Μείωση βάρους και μείωση περιστροφικής αδράνειας: Η σχεδίαση χωρίς σίδερο κάνει τον ρότορα ελαφρύτερο, μειώνοντας την περιστροφική αδράνεια, που έχει ως αποτέλεσμα ταχύτερους χρόνους απόκρισης, ταχύτερες ταχύτητες εκκίνησης και διακοπής και είναι ιδιαίτερα κατάλληλος για εφαρμογές που απαιτούν υψηλούς χρόνους επιτάχυνσης και απόκρισης.



Με μια κοίλη κυλινδρική δομή με ακρίβεια σχεδιασμένη και βελτιστοποιημένη διάταξη περιέλιξης, ο κινητήρας χωρίς πυρήνα μπορεί να κατανείμει καλύτερα το μαγνητικό πεδίο, να μειώσει τη μαγνητική διαρροή και να βελτιώσει περαιτέρω τη λειτουργική απόδοση και απόδοση του κινητήρα.



Ταξινόμηση κινητήρα χωρίς πυρήνα

Οι κινητήρες χωρίς πυρήνα ταξινομούνται γενικά σε δύο κατηγορίες με βάση τη μέθοδο εναλλαγής:

Βουρτσισμένος κινητήρας χωρίς πυρήνα: Αυτός ο τύπος κινητήρα χρησιμοποιεί μηχανικές βούρτσες άνθρακα για εναλλαγή.

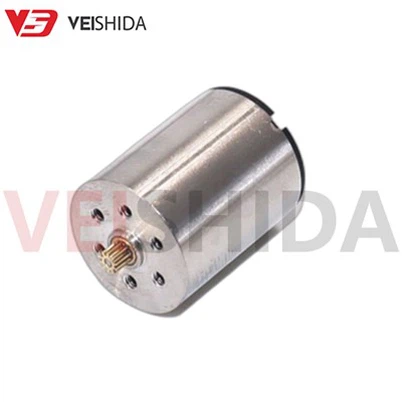

Κινητήρας χωρίς πυρήνα χωρίς ψήκτρες: Αυτός ο κινητήρας χρησιμοποιεί ηλεκτρονική εναλλαγή αντί για παραδοσιακές βούρτσες άνθρακα για εναλλαγή. Αυτός ο σχεδιασμός όχι μόνο εξαλείφει τους ηλεκτρικούς σπινθήρες και τα σωματίδια σκόνης άνθρακα που βρίσκονται συνήθως στους παραδοσιακούς κινητήρες, μειώνοντας τον θόρυβο, αλλά και επεκτείνει σημαντικά τη διάρκεια ζωής του κινητήρα.



Συγκρίνοντας διαφορετικά προϊόντα, είναι σαφές ότι ο κινητήρας χωρίς πυρήνα χωρίς ψήκτρες δεν απαιτεί πλέον βούρτσες άνθρακα, αλλά χρησιμοποιεί αισθητήρες Hall για να ανιχνεύσει τις αλλαγές του μαγνητικού πεδίου του ρότορα σε πραγματικό χρόνο, μετατρέποντας τη μηχανική μεταγωγή σε ηλεκτρονικά σήματα για εναλλαγή. Αυτός ο σχεδιασμός απλοποιεί σημαντικά τη φυσική δομή του κινητήρα, καθιστώντας τον πιο αποτελεσματικό και ανθεκτικό.



Πίνακας: Σύγκριση κινητήρων συνεχούς ρεύματος με ψήκτρες και χωρίς ψήκτρες
Κατηγορία	Κινητήρας συνεχούς ρεύματος χωρίς ψήκτρες	Βουρτσισμένος κινητήρας συνεχούς ρεύματος
Μετατροπή	Ηλεκτρονικός μεταγωγέας διακόπτη	Η βούρτσα βρίσκεται σε μηχανική επαφή με το ανορθωτικό τμήμα
Δομικά χαρακτηριστικά	Γενικά, ο ρότορας είναι ένας μόνιμος μαγνήτης και ο στάτορας είναι ένας οπλισμός	Γενικά, ο ρότορας είναι ο οπλισμός και ο στάτορας είναι ο μόνιμος μαγνήτης
Μέθοδος αντιστροφής	Αλλάξτε τη σειρά του μεταγωγέα ηλεκτρονικού διακόπτη	Αλλάξτε την πολικότητα της τάσης ακροδεκτών
Φόντα	Καλή μηχανική απόδοση, μεγάλη διάρκεια ζωής, χαμηλό θόρυβο, καλή απαγωγή θερμότητας	Καλή μηχανική απόδοση, χαμηλό κόστος
Μειονεκτήματα	Ελαφρώς υψηλότερο αρχικό κόστος	Υψηλός θόρυβος, κακή διάχυση θερμότητας, η εναλλαγή απαιτεί συντήρηση



3. Πλεονεκτήματα του κινητήρα χωρίς πυρήνα

Ο κινητήρας χωρίς πυρήνα, μέσω της καινοτόμου σχεδίασης της δομής του ρότορα, σπάει τους περιορισμούς των παραδοσιακών ρότορων κινητήρα και μειώνει σημαντικά τις απώλειες δινορευμάτων που προκαλούνται από τον πυρήνα του σιδήρου.Ταυτόχρονα, αυτός ο σχεδιασμός ελαφρύνει αποτελεσματικά το βάρος του κινητήρα και μειώνει την περιστροφική του αδράνεια, ελαχιστοποιώντας έτσι τη μηχανική απώλεια ενέργειας του ρότορα κατά την κίνηση. Συνολικά, ο κινητήρας χωρίς πυρήνα παρουσιάζει σημαντικά πλεονεκτήματα σε πολλούς τομείς, όπως η υψηλή πυκνότητα ισχύος, η μεγάλη διάρκεια ζωής, η γρήγορη απόκριση, η υψηλή μέγιστη ροπή και η εξαιρετική απόδοση απαγωγής θερμότητας.



Υψηλή πυκνότητα ισχύος

Η πυκνότητα ισχύος ενός κινητήρα χωρίς πυρήνα αναφέρεται στην ισχύ εξόδου ανά μονάδα όγκου ή ανά μονάδα βάρους. Σε σύγκριση με τους παραδοσιακούς κινητήρες, ο κινητήρας χωρίς πυρήνα είναι ελαφρύτερος και πιο αποδοτικός λόγω του ρότορα χωρίς σίδηρο. Ο ρότορας χωρίς σίδηρο εξαλείφει τις απώλειες δινορευμάτων και υστέρησης που προκαλούνται από τον πυρήνα του σιδήρου, βελτιώνοντας την απόδοση του μικροσκοπικού κινητήρα και έτσι του επιτρέπει να παρέχει μεγαλύτερη ισχύ εξόδου και ροπή σε μικρότερο όγκο. Η απόδοση του κινητήρα χωρίς πυρήνα συνήθως φτάνει πάνω από 80%, ενώ η απόδοση των παραδοσιακών κινητήρων συνεχούς ρεύματος με βούρτσα είναι γενικά πολύ χαμηλότερη, συνήθως γύρω στο 50%. Επομένως, ο κινητήρας χωρίς πυρήνα είναι ιδιαίτερα κατάλληλος για συσκευές με μπαταρία που απαιτούν μακροχρόνια σταθερή λειτουργία, όπως φορητές αντλίες δειγματοληψίας αέρα, ανθρωποειδή ρομπότ, βιονικά χέρια και φορητά ηλεκτρικά εργαλεία.



Υψηλή πυκνότητα ροπής

Χάρη στον σχεδιασμό χωρίς σίδερο, ο ρότορας του κινητήρα χωρίς πυρήνα δεν είναι μόνο ελαφρύς αλλά έχει και μικρότερη περιστροφική αδράνεια, που σημαίνει ότι ο κινητήρας μπορεί να επιταχύνει και να επιβραδύνει γρήγορα, δημιουργώντας μεγαλύτερη ροπή σε μικρότερο χρονικό διάστημα. Επιπλέον, λόγω της πιο συμπαγούς δομής του ρότορα χωρίς σίδερο, ο κινητήρας χωρίς πυρήνα είναι σε θέση να παρέχει υψηλότερη απόδοση ροπής σε περιορισμένο χώρο.



Μεγάλη διάρκεια ζωής

Ο κινητήρας χωρίς πυρήνα έχει περισσότερα τμήματα μεταγωγέα και οι διακυμάνσεις του ρεύματος κατά τη διαδικασία εναλλαγής είναι μικρότερες, γεγονός που μειώνει την αυτεπαγωγή και μειώνει σημαντικά την ηλεκτροδιάβρωση του συστήματος κινητήρα κατά τη διάρκεια της μεταγωγής. Επομένως, η διάρκεια ζωής του κινητήρα χωρίς πυρήνα είναι πολύ μεγαλύτερη από αυτή των παραδοσιακών κινητήρων συνεχούς ρεύματος με βούρτσα. Σύμφωνα με σχετική έρευνα, η αναμενόμενη διάρκεια ζωής ενός κινητήρα χωρίς πυρήνα είναι συνήθως μεταξύ 1000 και 3000 ωρών, ενώ αυτή των κινητήρων συνεχούς ρεύματος με βούρτσα είναι συνήθως μόνο μερικές εκατοντάδες ώρες.



Γρήγορη απόκριση

Οι παραδοσιακοί κινητήρες, λόγω της παρουσίας του σιδερένιου πυρήνα, έχουν μεγαλύτερη περιστροφική αδράνεια και επομένως πιο αργούς χρόνους απόκρισης. Αντίθετα, ο κινητήρας χωρίς πυρήνα έχει συμπαγή δομή και χρησιμοποιεί ένα αυτοφερόμενο πηνίο σε σχήμα κυπέλλου για τον ρότορα, καθιστώντας τον ελαφρύτερο και μειώνοντας την περιστροφική του αδράνεια. Αυτό δίνει στον κινητήρα χωρίς πυρήνα πολύ ευαίσθητα χαρακτηριστικά start-stop. Σύμφωνα με σχετικά δεδομένα, η μηχανική σταθερά χρόνου ενός κινητήρα χωρίς πυρήνα είναι συνήθως μικρότερη από 28 ms, με ορισμένα προϊόντα ακόμη και κάτω από 10 ms, η οποία είναι πολύ ανώτερη από τη σταθερά χρόνου 100 ms των παραδοσιακών κινητήρων με πυρήνα σιδήρου.

Ροπή υψηλής αιχμής

Ο κινητήρας χωρίς πυρήνα μπορεί να επιτύχει μεγαλύτερη ροπή αιχμής σε σύντομο χρονικό διάστημα, επειδή η σταθερά της ροπής του κινητήρα παραμένει σταθερή κατά την άνοδο του ρεύματος και υπάρχει μια γραμμική σχέση μεταξύ ρεύματος και ροπής. Αντίθετα, οι παραδοσιακοί κινητήρες συνεχούς ρεύματος με πυρήνα σιδήρου δεν μπορούν πλέον να αυξήσουν τη ροπή όταν φτάσουν στο σημείο κορεσμού.



Εξαιρετική απόδοση απαγωγής θερμότητας

Η επιφάνεια του ρότορα του κινητήρα χωρίς πυρήνα επιτρέπει στον αέρα να ρέει, παρέχοντας καλύτερη απαγωγή θερμότητας από τους παραδοσιακούς κινητήρες με πυρήνα σιδήρου. Στους παραδοσιακούς κινητήρες, το πηνίο του ρότορα με πυρήνα σιδήρου είναι συνήθως ενσωματωμένο στις αυλακώσεις των φύλλων χάλυβα πυριτίου, γεγονός που έχει ως αποτέλεσμα λιγότερη ροή αέρα στην επιφάνεια του πηνίου και υψηλότερη αύξηση της θερμοκρασίας. Υπό τις ίδιες συνθήκες ισχύος εξόδου, ο κινητήρας χωρίς πυρήνα έχει σημαντικά χαμηλότερη αύξηση θερμοκρασίας και πιο αποτελεσματική απαγωγή θερμότητας.



4. Τεχνική διαδρομή κινητήρα χωρίς πυρήνα

Η βασική διαδικασία στην παραγωγή κινητήρων χωρίς πυρήνα είναι η κατασκευή του πηνίου, έτσι η διαδικασία σχεδιασμού και περιέλιξης του πηνίου γίνονται τεχνικά εμπόδια. Η διάμετρος του σύρματος, ο αριθμός των στροφών και τα γραμμικά χαρακτηριστικά του σύρματος επηρεάζουν άμεσα τις παραμέτρους του πυρήνα του κινητήρα, ενώ η μέθοδος περιέλιξης καθορίζει άμεσα την απόδοση και την απόδοση του κινητήρα.



Μέθοδοι σχεδίασης και περιέλιξης πηνίου

Ο σχεδιασμός περιέλιξης του κινητήρα χωρίς πυρήνα περιλαμβάνει κυρίως ευθεία περιέλιξη, λοξό τύλιγμα και περιέλιξη σέλας.



Ευθεία περιέλιξη: Αυτή η μέθοδος περιέλιξης διαθέτει πηνία όπου το σύρμα είναι παράλληλο με τον άξονα του κινητήρα, σχηματίζοντας μια συγκεντρωμένη περιέλιξη. Αν και αυτός ο σχεδιασμός είναι απλός, τα ακραία μέρη του οπλισμού δεν μπορούν να δημιουργήσουν αποτελεσματική ροπή και αυξάνει το βάρος και την αντίσταση του οπλισμού.



Λοξή περιέλιξη: Γνωστή και ως κυψελωτή περιέλιξη, αυτή η μέθοδος χρησιμοποιεί μια περιέλιξη υπό γωνία όπου τα ακραία μέρη της περιέλιξης είναι μικρότερα και δεν υπάρχουν ακραίες περιελίξεις. Σε σύγκριση με την ευθεία περιέλιξη, η λοξή περιέλιξη μειώνει το βάρος και την περιστροφική αδράνεια του οπλισμού, βελτιώνοντας την ικανότητα επιτάχυνσης και τη ροπή εξόδου του κινητήρα. Μάρκες όπως η γερμανική Faulhaber και η ελβετική Portescap χρησιμοποιούν συνήθως αυτό το σχέδιο.



Περιέλιξη σέλας: Αυτή η μέθοδος περιέλιξης χρησιμοποιεί αυτοσυνδεόμενο εμαγιέ σύρμα και βελτιώνει τον ρυθμό πλήρωσης της σχισμής μέσω πολλαπλών διαδικασιών διαμόρφωσης και διευθέτησης. Το τύλιγμα της σέλας μπορεί να μειώσει αποτελεσματικά το διάκενο αέρα και να αυξήσει τον ρυθμό χρήσης του μόνιμου μαγνήτη, βελτιώνοντας έτσι την πυκνότητα ισχύος του κινητήρα. Ορισμένα προϊόντα από την ελβετική Maxon υιοθετούν αυτό το σχέδιο περιέλιξης.



Αυτές οι διαφορετικές μέθοδοι περιέλιξης έχουν σημαντικό αντίκτυπο στην απόδοση, την ισχύ και τη ροπή εξόδου του κινητήρα χωρίς πυρήνα και καθορίζουν επίσης το κόστος παραγωγής του κινητήρα και τα κατάλληλα σενάρια εφαρμογής.



Ταξινόμηση διεργασιών περιέλιξης

Από την άποψη της τεχνολογίας παραγωγής, οι διαδικασίες σχηματισμού πηνίου κινητήρων χωρίς πυρήνα μπορούν να χωριστούν σε τρεις κατηγορίες: χειροκίνητη περιέλιξη, τεχνολογία παραγωγής περιέλιξης πηνίου και τεχνολογία παραγωγής διαμόρφωσης ενός σταδίου.



1. Χειροκίνητη περιέλιξη

Η χειροκίνητη περιέλιξη είναι μια χειροποίητη διαδικασία παραγωγής που περιλαμβάνει μια σειρά από πολύπλοκα στάδια όπως η εισαγωγή πείρων, η χειροκίνητη περιέλιξη και η χειροκίνητη διάταξη περιέλιξης. Ενώ αυτή η μέθοδος είναι κατάλληλη για προϊόντα υψηλής προσαρμογής, η παραγωγική της απόδοση είναι σχετικά χαμηλή και η συνέπεια και η σταθερότητα των προϊόντων είναι περιορισμένες. Επομένως, αυτή η διαδικασία χρησιμοποιείται πιο συχνά για παραγωγή μικρών παρτίδων ή ειδικών απαιτήσεων.



2. Τεχνολογία Παραγωγής Περιέλιξης Πηνίου

Η τεχνολογία παραγωγής περιελίξεως πηνίου είναι μια ημι-αυτοματοποιημένη διαδικασία όπου το εμαγιέ σύρμα τυλίγεται σε έναν άξονα με διατομή διαμαντιού με συγκεκριμένη σειρά. Μόλις επιτευχθεί το απαιτούμενο μήκος, το πηνίο αφαιρείται και στη συνέχεια ισοπεδώνεται σε μια συρμάτινη σανίδα, η οποία στη συνέχεια τυλίγεται σε ένα πηνίο σε σχήμα κυπέλλου. Αυτή η διαδικασία έχει υψηλότερη παραγωγική απόδοση και μπορεί να καλύψει τις ανάγκες παραγωγής μεσαίας κλίμακας. Σύμφωνα με δεδομένα στο άρθρο "Διαδικασία περιέλιξης πηνίου και εξοπλισμός για κατασκευή οπλισμού χωρίς πυρήνα", ο εξοπλισμός που χρησιμοποιεί τέσσερις εργαζόμενους μπορεί να επιτύχει ετήσια παραγωγή 30,000 μονάδων. Ωστόσο, ο περιορισμός της τεχνολογίας περιέλιξης πηνίου είναι ότι είναι κατάλληλος κυρίως για πηνία χωρίς πυρήνα με διάμετρο 20-30mm. Για μικρότερα πηνία με διάμετρο μικρότερη από 10-12mm, ειδικά εκείνα με απόσταση βρύσης μικρότερη από 7 mm, η περιέλιξη γίνεται πιο δύσκολη. Επιπλέον, η διαδικασία περιέλιξης του πηνίου απαιτεί σημαντική χειρωνακτική εργασία, η οποία μπορεί να επηρεάσει τη συνοχή του προϊόντος.



3. Τεχνολογία Παραγωγής Διαμόρφωσης ενός Βήματος

Η τεχνολογία παραγωγής μορφοποίησης ενός βήματος χρησιμοποιεί εξαιρετικά αυτοματοποιημένο εξοπλισμό για να τυλίγει εμαγιέ σύρμα σε έναν άξονα σύμφωνα με ένα συγκεκριμένο σχέδιο. Μόλις το πηνίο τυλιχτεί σε σχήμα κυπέλλου, αφαιρείται απευθείας σε ένα μόνο βήμα, εξαλείφοντας την ανάγκη για περαιτέρω διεργασίες όπως η κύλιση ή η ισοπέδωση. Αυτή η μέθοδος προσφέρει υψηλότερο βαθμό αυτοματοποίησης, παρέχοντας υψηλότερη απόδοση παραγωγής και καλύτερη συνέπεια του προϊόντος. Ωστόσο, απαιτεί επίσης υψηλότερη αρχική επένδυση σε εξοπλισμό. Σε σύγκριση με την τεχνολογία περιέλιξης πηνίου, η τεχνολογία διαμόρφωσης ενός βήματος μπορεί να παράγει μεγαλύτερη ποικιλία τύπων και προδιαγραφών κινητήρα και μπορεί να ελέγξει καλύτερα την ποιότητα και τη στεγανότητα της διάταξης του πηνίου.

Πίνακας: Σύγκριση μεταξύ της διαδικασίας περιέλιξης και της διαδικασίας διαμόρφωσης ενός σταδίου
	Διαδικασία τραύματος	Τεχνολογία παραγωγής μορφοποίησης μίας βολής
Τιμή εξοπλισμού	Χαμηλός	Ψηλά
Πτυχίο αυτοματισμού	Χαμηλό, ακατάλληλο για μεγάλης κλίμακας αυτοματοποιημένη παραγωγή	Είναι δυνατή η αυτοματοποιημένη παραγωγή υψηλής, μεγάλης κλίμακας
Ποσοστό σκραπ	Ψηλά	Χαμηλός
Ολοκληρωμένη τεχνική δυσκολία	Χαμηλός	Ψηλά



Δείτε περισσότερα:Η τεχνολογία περιέλιξης είναι το βασικό εμπόδιο του κινητήρα κοίλου κυπέλλου





Τα ανθρωποειδή ρομπότ, γνωστά και ως ανθρωπόμορφα ρομπότ, είναι έξυπνα ρομπότ σχεδιασμένα να λειτουργούν και να αλληλεπιδρούν σε περιβάλλοντα παρόμοια με αυτά των ανθρώπων. Αυτά τα ρομπότ είναι σχεδιασμένα να μιμούνται την ανθρώπινη εμφάνιση και συμπεριφορά, ικανά να ανιχνεύουν το περιβάλλον περιβάλλον, να αναγνωρίζουν αντικείμενα και ανθρώπους, να επεξεργάζονται και να κατανοούν χωρικά δεδομένα και να παρέχουν αποτελεσματικές και έξυπνες υπηρεσίες. Μέσω της ενοποίησης αισθητήρων, ενεργοποιητών, αλγορίθμων και άλλων συστημάτων υλικού και λογισμικού, τα ανθρωποειδή ρομπότ μπορούν να αντιλαμβάνονται, να επεξεργάζονται αποτελεσματικά πληροφορίες και να ανταποκρίνονται στις ανθρώπινες ανάγκες.



Με τη συνεχή ανάπτυξη της τεχνολογίας, τα ανθρωποειδή ρομπότ εφαρμόζονται όλο και περισσότερο σε διάφορες βιομηχανίες και αναμένεται να γίνουν μια αγορά τρισεκατομμυρίων δολαρίων στο ίδιο επίπεδο με τα smartphone, τα επιβατικά οχήματα και άλλες τεχνολογίες στο μέλλον. Στον βιομηχανικό τομέα, ιδιαίτερα στον κατασκευαστικό τομέα, τα ανθρωποειδή ρομπότ μπορούν να αντικαταστήσουν τους ανθρώπους στην εκτέλεση εργασιών υψηλής έντασης, επικίνδυνων και επαναλαμβανόμενων εργασιών, όπως ο χειρισμός υλικών, η συγκόλληση, η στίλβωση και άλλα. Η Tesla σχεδιάζει να εισαγάγει ανθρωποειδή ρομπότ στα γιγαεργοστάσιά της για εργασίες γραμμής συναρμολόγησης για να αυξήσει την αποδοτικότητα της παραγωγής και να μειώσει τους κινδύνους τραυματισμού εργαζομένων. Η China General Nuclear Power Group εξετάζει επίσης την ανάπτυξη ανθρωποειδών ρομπότ σε πυρηνικούς σταθμούς. Η Foxconn πιλοτάρει ανθρωποειδή ρομπότ για να αντιμετωπίσει ζητήματα ποιοτικού ελέγχου, εναλλαγή εργαζομένων και να ανακουφίσει τη φυσική πίεση που προκαλείται από ορισμένες επαναλαμβανόμενες εργασίες. Ο κλάδος των υπηρεσιών δεν αποτελεί εξαίρεση. Με την ισχυρή περιβαλλοντική τους αντίληψη και τις εξαιρετικές ικανότητες αλληλεπίδρασης ανθρώπου-ρομπότ, τα ανθρωποειδή ρομπότ μπορούν να αναλάβουν εργασίες όπως παράδοση και συντροφιά σε εστιατόρια, νοσοκομεία και άλλες τοποθεσίες, καθώς και ως πάροχοι οικιακής φροντίδας και σύντροφοι σε οικιακά περιβάλλοντα. Για παράδειγμα, το Apollo, ένα ρομπότ της Apptronik με έδρα τις ΗΠΑ, χρησιμοποιείται κυρίως για τη διαχείριση αποθήκης και βοηθά στη μεταφορά εμπορευμάτων, με διάρκεια μπαταρίας 4 ωρών. Το G1, ένα ανθρωποειδές ρομπότ γενικής χρήσης που αναπτύχθηκε από την Yushu Technology, μπορεί να εκτελεί λεπτές κινήσεις, όπως το άνοιγμα του καπακιού του μπουκαλιού.



Όσον αφορά τη δομή των ανθρωποειδών ρομπότ, γενικά χωρίζονται σε σύστημα εκτέλεσης, σύστημα αντίληψης και άλλα συστήματα. Το σύστημα εκτέλεσης περιλαμβάνει κυρίως γραμμικούς ενεργοποιητές, περιστροφικούς ενεργοποιητές και επιδέξια χέρια. Το σύστημα αντίληψης, ανάλογα με την τεχνική διαδρομή, περιλαμβάνει οπτικούς αισθητήρες, ραντάρ κυμάτων χιλιοστού, συστήματα αδρανειακής πλοήγησης και άλλες συσκευές. Άλλα συστήματα περιλαμβάνουν βασικά εξαρτήματα όπως τσιπ και μπαταρίες. Το επιδέξιο χέρι, ως ένα από τα βασικά στοιχεία του συστήματος εκτέλεσης, λειτουργεί με βάση τη συνεργασία μεταξύ του κινητήρα χωρίς πυρήνα και του πλανητικού κιβωτίου ταχυτήτων. Ο κινητήρας χωρίς πυρήνα οδηγεί το πλανητικό κιβώτιο ταχυτήτων για να δημιουργήσει μια δύναμη αντίστροφης αντίδρασης, η οποία στη συνέχεια έλκει τις αρθρώσεις των δακτύλων μέσω μεντεσέδων ή άλλων συνδέσεων, μετατρέποντας την περιστροφική κίνηση σε γραμμική κίνηση. Εφαρμόζοντας τάση προς τα εμπρός ή προς τα πίσω, ο κινητήρας χωρίς πυρήνα μπορεί να ελέγξει την έκταση και την ανάσυρση των δακτύλων, επιτρέποντας το κράτημα ή την απελευθέρωση των αντικειμένων.



Λαμβάνοντας ως παράδειγμα το ρομπότ Optimus της Tesla, το επιδέξιο χέρι του αποτελείται από κινητήρα χωρίς πυρήνα, πλανητικό κιβώτιο ταχυτήτων ακριβείας, σφαιρική βίδα, αισθητήρες και κωδικοποιητές. Ο κινητήρας χωρίς πυρήνα αντιπροσωπεύει περίπου το 50% του κόστους των εξαρτημάτων του ενεργοποιητή του χεριού και περίπου το 4~4,5% του συνολικού κόστους ενός μόνο ρομπότ. Κάθε επιδέξιο χέρι κινείται από έξι κινητήρες, με δύο μονάδες κινητήρα χωρίς πυρήνα εγκατεστημένες στο τμήμα του αντίχειρα για την εκτέλεση κινήσεων επέκτασης και ανατροπής ταυτόχρονα. Κάθε ένα από τα άλλα δάχτυλα κινείται από μια μονάδα κινητήρα χωρίς πυρήνα. Οι έξι μονάδες κινητήρα συνεργάζονται με το γρανάζι και το σύστημα τενόντων για να εκτελούν ευέλικτες και ακριβείς λειτουργίες του χεριού.



Επιπλέον, τα ανθρωποειδή ρομπότ περιέχουν επίσης ένα άλλο κρίσιμο στοιχείο: τον κινητήρα ροπής χωρίς πλαίσιο, που χρησιμοποιείται συνήθως σε περιοχές που απαιτούν υψηλή ροπή, όπως αρθρώσεις. Ως τύπος σερβοκινητήρα, ο κινητήρας χωρίς πυρήνα προσφέρει μεγαλύτερη ακρίβεια ελέγχου και μεγαλύτερη ταχύτητα απόκρισης, καθιστώντας τον ευρέως χρησιμοποιούμενο σε εξαρτήματα όπως τα επιδέξια χέρια που απαιτούν μεγαλύτερη ακρίβεια και απόκριση. Δεδομένου ότι αυτό το άρθρο εστιάζει σε κινητήρες χωρίς πυρήνα, δεν θα επεκταθεί μια λεπτομερής ανάλυση των κινητήρων ροπής χωρίς πλαίσιο.





1. Επί του παρόντος, η ταχεία ανάπτυξη της τεχνητής νοημοσύνης έχει λύσει δύο βασικές προκλήσεις για τα ρομπότ: την έλλειψη νοημοσύνης και την έλλειψη σεναρίων εφαρμογής. Ταυτόχρονα, το υλικό των ανθρωποειδών ρομπότ υφίσταται επίσης ταχεία επανάληψη. Η διάταξη της εγχώριας βιομηχανικής αλυσίδας συμβάλλει στη γρήγορη μείωση του κόστους, θέτοντας έτσι τα θεμέλια για τη διάδοση των ανθρωποειδών ρομπότ. Αυτό το άρθρο πιστεύει ότι η ανάπτυξη της αγοράς ανθρωποειδών ρομπότ θα συμβεί σε τρία στάδια:



Στάδιο 1: 2024-2026: Με γνώμονα κυρίως τις πολιτικές και το κεφάλαιο, αναμένεται ότι οι εταιρείες θα εισέλθουν σταδιακά στη φάση μαζικής παραγωγής ανθρωποειδών ρομπότ. Τα τρία πρώτα χρόνια, το επίκεντρο των εμπορικών εφαρμογών θα είναι η κάλυψη των αδόμητων αναγκών της βιομηχανικής αγοράς, συμπληρώνοντας τις παραδοσιακές βιομηχανικές γραμμές παραγωγής. Σε αυτό το στάδιο, ο σύνθετος ετήσιος ρυθμός αύξησης (CAGR) των πωλήσεων ανθρωποειδών ρομπότ αναμένεται να είναι περίπου 50%.



Στάδιο 2: 2027-2030: Με τη συνεχή μείωση του κόστους και τη βελτίωση της αποδοτικότητας στην αλυσίδα εφοδιασμού, καθώς και με συνεχείς τεχνολογικές ανακαλύψεις, τα ανθρωποειδή ρομπότ θα εξαπλωθούν σταδιακά και θα γίνουν δημοφιλή σε πιθανές περιοχές της αγοράς οικιών και υπηρεσιών, με τη δυνατότητα εφαρμογής συνεχώς εξερευνηθεί. Το CAGR των πωλήσεων ανθρωποειδών ρομπότ σε αυτό το στάδιο αναμένεται να είναι περίπου 100%.



Στάδιο 3: Μετά το 2030: Η ζήτηση σε σενάρια όπως η φροντίδα ηλικιωμένων, η συναισθηματική συντροφιά και οι στρατιωτικές εφαρμογές θα γίνουν η κύρια κινητήρια δύναμη για την ανάπτυξη ανθρωποειδών ρομπότ, οδηγώντας σε μια μακροπρόθεσμη ανοδική τάση της αγοράς. Το CAGR των πωλήσεων ανθρωποειδών ρομπότ σε αυτό το στάδιο αναμένεται να είναι περίπου 20%.



2. Από την άποψη της τιμολόγησης, η τρέχουσα μέση τιμή μονάδας των κινητήρων χωρίς πυρήνα τόσο στην εγχώρια όσο και στη διεθνή αγορά είναι 1200 RMB ανά μονάδα. Υποθέτοντας ότι η τιμή θα παραμείνει σταθερή στο μέλλον.



3. Υποθέτοντας ότι ο αριθμός των κινητήρων χωρίς πυρήνα που χρησιμοποιούνται σε κάθε ανθρωποειδές ρομπότ παραμένει ο ίδιος όπως τώρα, δηλαδή 12 κινητήρες ανά ρομπότ.



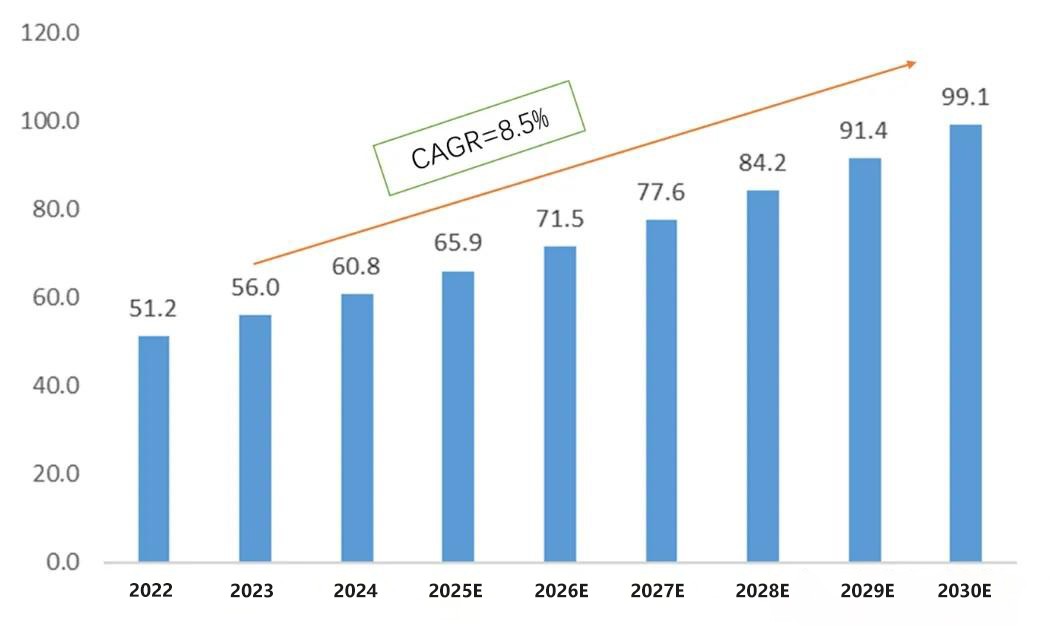

Από την εκτίμηση, ξεκινώντας από το 2028, η αύξηση της κλίμακας αγοράς των κινητήρων χωρίς πυρήνα στον τομέα των ανθρωποειδών ρομπότ θα φτάσει το επίπεδο των δισεκατομμυρίων γιουάν. Μέχρι το 2030, η αυξητική κλίμακα αγοράς από τον τομέα των ανθρωποειδών ρομπότ θα υπερβαίνει το 40% της συνδυασμένης κλίμακας αγοράς άλλων τομέων.

Πίνακας: Εκτίμηση της αύξησης της κλίμακας των κινητήρων κοίλου κυπέλλου που φέρθηκαν από ανθρωποειδή ρομπότ
	2024	2025	2026	2027	2028	2029	2030	2031	2032
Πωλήσεις ανθρωποειδών ρομπότ (10,000 μονάδες)	1	1.5	2.25	4.5	9	18	36	43.2	51.84
Πωλήσεις ανθρωποειδών ρομπότ (ετησίως)		50%	50%	100%	100%	100%	100%	20%	20%
Αριθμός κινητήρων κοίλου κυπέλλου ανά συσκευή (μονάδες)	12	12	12	12	12	12	12	12	12
Πωλήσεις κινητήρων κοίλου κυπέλλου σε αυτόν τον τομέα (10,000 μονάδες)	12	18	27	54	108	216	432	518.4	622.08
Τιμή μονάδας κινητήρων κοίλου κυπέλλου (γουάν)	1000	1000	1000	1000	1000	1000	1000	1000	1000
Αύξηση της κλίμακας αγοράς των κινητήρων κοίλου κυπέλλου (10,000 γιουάν)	12000	18000	27000	54000	108000	216000	432000	518000	622080







Σε διεθνές επίπεδο, η κατασκευή κινητήρων χωρίς πυρήνα, λόγω της προηγμένης τεχνολογίας και των ανταγωνιστικών πλεονεκτημάτων της, σε συνδυασμό με την αντίστοιχη προηγμένη τεχνολογία εξοπλισμού περιέλιξης και το υψηλό επίπεδο αυτοματισμού, διατηρεί από καιρό υψηλό μερίδιο αγοράς, δίνοντάς της ένα πλεονέκτημα πρώτης κίνησης. Οι παγκόσμιοι ηγέτες της βιομηχανίας περιλαμβάνουν την ελβετική Maxon, τη γερμανική Faulhaber και την ελβετική Portescap. Στην κινεζική αγορά, οι αντιπροσωπευτικές εταιρείες περιλαμβάνουν την VSD, που ιδρύθηκε το 2011. Η κατασκευή κινητήρων χωρίς πυρήνα στην Κίνα ξεκίνησε αργότερα, με ένα συγκεκριμένο τεχνολογικό κενό σε σύγκριση με εταιρείες του εξωτερικού. Ωστόσο, επωφελούμενοι από το ισχυρό πλεονέκτημα πλήρους βιομηχανικής αλυσίδας της Κίνας και τη δεξαμενή ταλέντων μηχανικών, αναμένεται ταχεία κάλυψη της διαφοράς.



Maxon (Ελβετία): Η Maxon ιδρύθηκε το 1961 και έχει περίπου 3.300 υπαλλήλους παγκοσμίως, κατανεμημένους σε 40 χώρες. Το 2022, η εταιρεία πέτυχε κύκλο εργασιών 708 εκατομμυρίων ελβετικών φράγκων, με ετήσια παραγωγή 5 εκατομμυρίων μονάδων και περίπου 12,{8}} ποικιλίες προϊόντων. Τα προϊόντα τους περιλαμβάνουν κυρίως κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες και ψήκτρες, διάφορα κιβώτια ταχυτήτων, αισθητήρες, κωδικοποιητές, σερβοενισχυτές, ελεγκτές θέσης, εξαρτήματα CIM και MIM και προσαρμοσμένες λύσεις προσαρμοσμένες στις ανάγκες των πελατών. Οι κινητήρες χωρίς πυρήνα κυμαίνονται από διαμέτρους 4-90mm, με ισχύ που κυμαίνεται από 1.{11}} watt. Η απόδοση της ροπής είναι εξαιρετική, με υψηλή ισχύ, μεγάλο εύρος στροφών και μεγάλη διάρκεια ζωής.



Faulhaber (Γερμανία): Ως ανεξάρτητη οικογενειακή επιχείρηση, η τεχνολογία μετάδοσης κίνησης της Faulhaber είναι ένα εξαιρετικό παράδειγμα μηχανικής ακριβείας και τεχνολογίας κινητήρα. Η Faulhaber διαθέτει κέντρα Ε&Α και παραγωγής στη Γερμανία, την Ελβετία, τις ΗΠΑ, τη Ρουμανία και την Ουγγαρία, με δίκτυο που εκτείνεται σε περισσότερες από 30 χώρες και περιοχές και περισσότερους από 2.300 επαγγελματίες υπαλλήλους. Ο κινητήρας χωρίς πυρήνα χωρίς ψήκτρες B-Micro έχει ελάχιστο μέγεθος 3 mm και ο βουρτσισμένος κινητήρας χωρίς πυρήνα 0615N1.5S έχει ελάχιστο μέγεθος 6 mm.



Portescap (Ελβετία): Ιδρύθηκε το 1931 στην Ελβετία, η Portescap επικεντρώθηκε αρχικά στη βιομηχανία ωρολογοποιίας και παρουσίασε τον επαναστατικό ρότορα χωρίς πυρήνα κινητήρα DC EscapTM το 1959, εισερχόμενος στη βιομηχανία μινιατούρων. Το 2023 εξαγοράστηκε από τη RegalRexnord. Τα προϊόντα μικροκινητήρων της εταιρείας καλύπτουν τις ανάγκες μετάδοσης των τελικών αγορών που κυμαίνονται από ιατρικές συσκευές έως διάφορες βιομηχανικές εφαρμογές.



VSD (Κίνα): Ιδρύθηκε το 2011, η VSD αναπτύχθηκε γρήγορα, αρχικά στην Κίνα, και μέσα σε λίγα χρόνια, γρήγορα αναδείχθηκε σε έναν από τους κορυφαίους κατασκευαστές μικροκινητήρων της Κίνας, αρχίζοντας να επεκτείνεται διεθνώς. Έχει ήδη συνεργαστεί με γνωστές διεθνείς εταιρείες όπως η Montaplast, η Panasonic, και η Philips, κερδίζοντας εμπιστοσύνη και επαίνους. Η συνολική έκταση του εργοστασίου της εταιρείας υπερβαίνει τα 10,000 τετραγωνικά μέτρα, με ξεχωριστές εγκαταστάσεις παραγωγής για κινητήρες με ψήκτρες και ψήκτρες, και εκατοντάδες προηγμένα αυτοματοποιημένα μηχανήματα (συμπεριλαμβανομένων προηγμένων μηχανών περιέλιξης), δεκάδες έμπειρους ερευνητές μηχανικούς και εκατοντάδες υπαλλήλους πρώτης γραμμής , παράγοντας 200,000 κινητήρες καθημερινά.
